Holografia

• Sobre Holografia de Reflexão

      O princípio holográfico assenta sobre o registo de um padrão de interferência entre duas ondas coerentes, sendo uma onda de referência e a outra onda proveniente do objecto que queremos registar (figura 1).

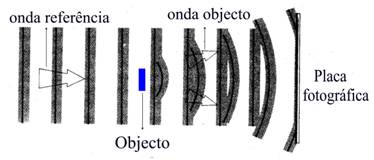

Figura 1- registo de um holograma de um objecto em linha

      O objectivo é registar a informação relativa ao objecto, bem como a sua amplitude, para que depois, iluminando esse padrão de interferência com um feixe de luz coerente idêntico ao primeiro, se obtenha três feixes emergentes, recuperando-se a informação registada do objecto (figura 2).

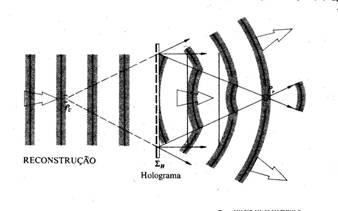

Figura 2- reconstrução do holograma que foi criado na figura 1

O padrão de interferência é registado sobre uma placa de vidro, numa emulsão que se encontra na face da placa de vidro, e que posteriormente será sujeita a revelação.

A interferência dá-se entre a onda referência, que é descrita por

E_Ref = E_0ref cos[2pft + f(x,y)];(1)

 com f = (2px/l) senq (2)

E a onda que é proveniente do objecto é descrita por

E_O = E_0O cos[2pft + f₀(x,y)];(3)

A fase desta onda é mais irregular do que a da onda referência.
