Conhecimento da Câmara - 2/8


A - OBJECTIVA ou SISTEMA ÓPTICO

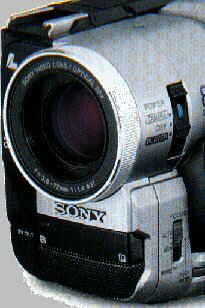

A imagem ao lado mostra-nos a parte frontal de uma câmara de vídeo, com a objectiva e diferentes acessórios complementares, mas indispensáveis.

Na parte superior, pode-se ver o suporte para diferentes acessórios para captura de imagens ou de sons. Na frente, a objectiva possui um anel envolvente para focagem manual.  Por baixo dela, está o emissor de infravermelhos para filmagem em total escuridão. No fundo, encontra-se uma grelha metálica contendo de cada lado os microfones direito e esquerdo para registo do som.

A objectiva é o conjunto de lentes que permitem a captura das imagens. Nas câmaras modernas, permite também efectuar o zoom.

O ZOOM é o sistema que permite variar a distância focal. O sistema óptico é constituído por lentes que se deslocam, aproximando-se ou afastando-se, o que permite obter vistas panorâmicas ou vistas aproximadas.

Na maioria das máquinas, o ZOOM é indicado pelo factor de multiplicação do tamanho das imagens. Por exemplo, a objectiva desta câmara analógica

Clicar para aumentar.

                                                                          permite uma aproximação de 10x, ao passo que a objectiva das modernas câmaras digitais permite um aumento óptico até 20x e um aumento digital de 80x. Se voltarmos a observar a objectiva da câmara digital mostrada anteriormente, verificamos que ela apresenta, no aro escuro, entre o aro metálico exterior e a lente, o seguinte conjunto de inscrições:

Os dois primeiros valores indicam-nos que a distância focal pode variar entre 3,6 e 72 mm. Estes valores correspondem, numa câmara fotográfica de 35 mm, a uma teleobjectiva zoom com valores compreendidos entre  46 mm (grande angular) e 920 mm.

O anel exterior da objectiva permite a FOCAGEM MANUAL da imagem, se não quisermos utilizar o sistema automático.

A FOCAGEM MANUAL pode ser vantajosa e mesmo indispensável em certos casos específicos de captura de imagens.

Nas máquinas mais antigas, o ZOOM é obtido manualmente, por meio de uma alavanca existente num dos anéis da objectiva. Na maioria das máquinas modernas, o ZOOM é accionado por meio de um motor eléctrico comandado por um botão específico. A maioria das máquinas modernas permite obter imagens em CLOSE-UP, ou seja, colocando a câmara a um ou dois centímetros de distância do objecto, o que permite filmagens de objectos muito pequenos. Esta é uma das muitas situações em que a focagem deverá ser feita manualmente.
